AWS site to site VPN - UTM(TrusGuard)

AWS

VPC - VPG, Site to Site VPN Connections, Customer gateway

          Route table



EC2



UTM (TrusGuard)



VPG (Virtual Private Gateway) 생성

name : etc-gw

ASN : Amazon default ASN



Actions > Attach to VPC





Customer gateway 생성

name : utm-gw

IP address : UTM gw의 ip

BGP ASN : 65000





Site to Site VPN connection 생성

name : etc-vpn

Target gateway type : Virtual private gateway

Virtual private gateway : etc-gw

Customer gateway ID : utm-gw

Routing option : Static

Local IPv4 network CIDR : 0.0.0.0/0

Remote IPv4 network CIDR : 0.0.0.0/0



Tunnel 1 설정

Action > Modify VPN tunnel option



사전 공유 키 저장



TrusGaurd IPsec VPN 설정

VPN > IKE SA





VPN > IPSec SA

VPN > IPSec VPN 정책

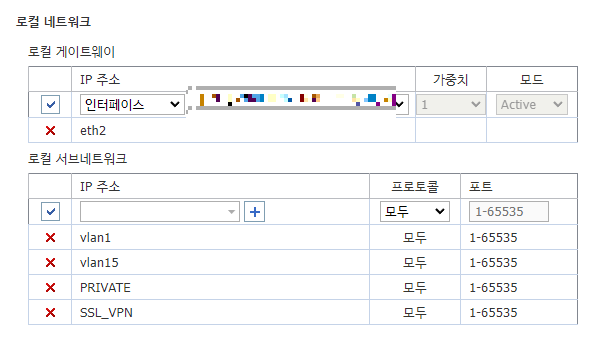

로컬 네트워크

 - 로컬 게이트웨이 : UTM GW IP

 - 로컬 서브네트워크 : private subnet ( AWS와 내부 통신이 필요한 IP 대역)







원격 네트워크

 - 원격 게이트웨이

Site to Site VPN Tunnel 1 의 Outside IP address = Active

Site to Site VPN Tunnel 2 의 Outside IP address = Standby ( Tunnel 2는 지금까지의 과정을 repeat )



원격 서브네트워크 : AWS에서 사용 할 private subnet 대역 ( vpc 대역 )



---

Route table 수정

Destionation : AWS와 연결할 Pritabe IP 대역

Target : VPG( Vitrual Private Gateway )



VPN Test

Tunnel Status : UP check





AWS pri IP로 접근 test
